Ventajas
- Excelente transmisión de luz natural
- Protección contra los rayos UV
- Resistencia al impacto
- Aislamiento térmico y acústico
- Autoextinguible
- Resiste temperaturas extremas (-40C/120Celsius)
- Inigualable flexibilidad para el diseño
- Facilidad de curvado en frío
- Apariencia moderna y elegante
- Ligero
- Reciclable
Beneficios
- Ahorro en consumo de energía eléctrica (Iluminación artificial y aire acondicionado)
- Ahorro en cotos de estructuras de soporte por su gran ligereza
- Contribuye a la obtención de créditos LEED
- 15 años de garantía
| Gama | Ancho (mm) | Peso (lb/ft2) | Peso (kg/m2) | Transmisión de luz natural, color cristal (%) | Aislamiento acústico (db) | Radio de curvatura en frio (mm) | Colores | |
|---|---|---|---|---|---|---|---|---|
Doble pared (2W) |
 |
4 | 0.16 | 0.8 | 82 | N/A | 750 |
Cristal Blanco Bronce Verde Azul Gris Humo Gris Acero Opalino Rojo Amarillo |
| 6 | 0.26 | 1.3 | 80 | 10 | 1000 | |||
| 8 | 0.30 | 1.5 | 80 | 14 | 1200 | |||
| 10 | 0.34 | 1.7 | 80 | 16 | 1500 | |||
Triple pared (3W) |
 |
8 | 0.30 | 1.5 | 72 | 14 | 1200 | |
| 10 | 0.34 | 1.7 | 72 | 16 | 1500 | |||
| 16 | 0.55 | 2.7 | 73 | 21 | 28800 | |||
Triple pared estructura x (3WX/16) |
 |
16 | 0.50 | 2.5 | 59 | 21 | 3000 |
| Macroux Multiwall | Espesor (mm) | Configuración | Tipos |
|---|---|---|---|
| Doble pared (2W) | 4 | |
Estándar, 2UV |
| 6 | Estándar, Frosstyglass, IQ-Relax, Bicolor, No-Drop, 2UV | ||
| 8 | Estándar, IQ-Relax, Bicolor, No-Drop, 2UV | ||
| 10 | Estándar, IQ-Relax, Bicolor, No-Drop, 2UV | ||
| Triple pared (3W) | 8 | |
Estándar, IQ-Relax, Bicolor, No-Drop, 2UV |
| 10 | Estándar, IQ-Relax, Bicolor, No-Drop, 2UV | ||
| 16 | Estándar, IQ-Relax, Bicolor, No-Drop, 2UV | ||
| Triple pared estructura x (3WX/16) | 16 | |
Estándar, IQ-Relax, Bicolor, No-Drop, 2UV |
| Especificaciones Físicas | ||||||||
|---|---|---|---|---|---|---|---|---|
| Espesor de lámina | 4mm | 6mm | 8mm | 8mm | 10mm | 10mm | 16mm | 16mm |
| Estructura | Doble pared | Doble pared | Doble pared | Triple pared | Doble pared | Triple pared | Triple pared | Triple pared con estructura x |
| Peso (lb/ft2) | 0.16 | 0.26 | 0.3 | 0.3 | 0.34 | 0.34 | 0.55 | 0.5 |
| Peso (g/m2) | 800 | 1300 | 1500 | 1500 | 1700 | 1700 | 2700 | 2500 |
| Transmisión de luz natural, cristal (%) | 82 | 80 | 80 | 72 | 80 | 72 | 73 | 59 |
| Transmisión de luz natural, bronce (%) | 52 | 50 | 50 | 50 | 46 | 46 | N/A | 31 |
| Transmisión de luz natural, opalino (%) | 61 | 55 | 54 | 54 | 54 | 54 | N/A | 32 |
| Transmisión de luz natural, blanco (%) | 37 | 23 | 19 | 19 | 15 | 15 | N/A | 54 |
| Anchos disponibles Std. (m) | 1.22, 1.83, 2.10 | |||||||
| Largo Std. (m) | 2.44, 3.66, 4.88, 6.10, 7.32, 8.54 y 12.20 | |||||||
| Calibre (gauge) | 4mm(3/16"), 6mm(1/4"), 8mm(5/16"), 10mm(3/8"), 16mm(5/8") | |||||||
| Colores Básicos |
Cristal
Blanco
Opalino
Bronce
Gris Humo
Gris
Perlescente Verde
Azul
Rojo
Amarillo
|
|||||||
| Datos técnicos Macrolux Multiwall | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Espesor/Estructura | Unidad de medida | 4mm/ 2W | 6mm/ 2W | 8mm/ 2W | 8mm/ 3W | 10mm/ 2W | 10mm/ 3W | 16mm/ 3W | 16mm/ 3WX |
| Estructura | Doble pared | Doble pared | Doble pared | Triple pared | Doble pared | Triple pared | Triple pared | Triple pared con estructura x | |
| Coeficiente de transferencia de calor Ug * | W/m2 °C | 4.1 | 3.7 | 3.3/2.85 | 3.3/2.85 | 3.1/2.5 | 3.1/2.5 | 2.2 | 2 |
| Radio de flexión mínimo admisible | mm | 750 | 1000 | 1200 | 1200 | 1500 | 1500 | 2880 | 3000 |
| Coeficiente de dilatación | mm/m °C | 0.065 | 0.065 | 0.065 | 0.065 | 0.065 | 0.065 | 0.065 | 0.065 |
| Temperatura maxima de utilización con y/o sin peso | °C | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 |
| Posible dilatación por calor y humedad | mm/m | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Aislamiento acústico ponderado | dB | N/A | 10 | 14 | 16 | 14 | 16 | 21 | 21 |
* En base a ISO 10077-2
Consideraciones estructurales
Deformación por carga
Cuando la lámina Macrolux Multiwall (policarbonato alveolar) es utilizada, las fuerzas aplicadas por las cargas de viento y nieve deben ser absorbidas por una estructura adecuada. Además, dispositivos de cierre deberán ser utilizados para proteger la estructura completa (lámina de PC y metal o estructura de madera) contra la succión del viento.
Los valores de carga estructurales anticipados están especificados dentro de las regulaciones de construcción locales. La carga total aplicable deforma la lámina. Por razones estéticas y de seguridad, el encorvamiento máximo deberá limitarse al 5% de las dimensiones del lado más corto de la lámina.
| Separación de soportes para una lámina de 1.05 m de ancho | ||||
|---|---|---|---|---|
| Carga (Kg/m2) | 51 | 76 | 102 | 153 |
| 6mm | 2.4 | 1.8 | 1.5 | 1.1 |
| 8mm | 3 | 2.1 | 1.7 | 1.5 |
| 10mm | 3 | 2.1 | 1.7 | 1.2 |
| 16mm | 3.3 | 2.8 | 2.3 | 2 |
| Separación de soportes para una lámina de 2.10 m de ancho | ||||
|---|---|---|---|---|
| Carga (Kg/m2) | 51 | 76 | 102 | 153 |
| 6mm | 1.9 | 1.5 | 1.2 | 0.8 |
| 8mm | 2.1 | 1.8 | 1.5 | 1.2 |
| 10mm | 2.1 | 1.8 | 1.6 | 1.2 |
| 16mm | 3.3 | 2.8 | 2.3 | 2 |
Expansión por calor
Las láminas Macrolux Multiwall ( policarbonato alveolar), cuentan con un coeficiente de expansión por calor más alto que los materiales estándares de construcción, como lo son el vidrio, acero y aluminio. La distancia específica entre la lámina y el marco estructural deberá ser calculada para garantizar una instalación correcta.
| Material | Coeficiente de Dilatación Térmica (mm/m °C) | |||
|---|---|---|---|---|
| Macrolux Multiwall | 0.065 | |||
| Glass | 0.0008 | |||
| Steel | 0.0013 | |||
| Aluminum | 0.0026 | |||
Comportamiento de fuego
La lámina Macrolux Multiwall (policarbonato alveolar) es fabricada utilizando resina de policarbonato alveolar de alta calidad por Bayer, No se quema fácilmente y ha sido definida como material auto-extinguible por los estándares internacionales de diferentes países.
| ASTM | CLASSIFICATK | |||
|---|---|---|---|---|
| ASTM E84-01 | Clase A (NFPA); Clase (UBC) | |||
| ASTM D635-74 | Clase CC1 | |||
| ASTM D2843-93 | Baja densidad de humo (UBC standard No. 26-5) | |||
| ASTM D1929-68 | Auto encendido a una temperatura superior a 650ºCF | |||
Transmisión de luz

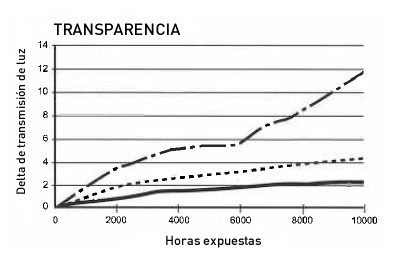

Cambio de transparencia en la lámina.

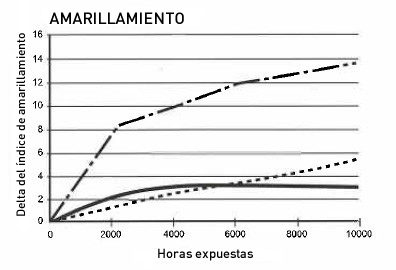

Cambio de amarillamiento en la lámina.
| Tipo | Muestra Accesorio | Presentación | Color | Aplicación | Largo o cantidad |
|---|---|---|---|---|---|
| Moldura perfil U |  |
Para 4 & 6 mm, para 8 & 10 mm |
Cristal
Blanco
Bronze
|
Para cubrir las celdas y evitar filtraciones | 10´ ( 3,66 mts), en paquetes de 10 piezas |
| Moldura perfil H |  |
Para 4 & 6 mm, para 8 & 10 mm |
Cristal
Blanco
Bronze
|
Para unir dos piezas de policarbonato alveolar a lo largo | 24´ ( 7,32 mts), en paquetes de 10 piezas |
| Moldura perfil H Mordaza |  |
Para 4 & 6 mm, para 8 & 10 mm |
Cristal
|
Para unir dos piezas de policarbonato alveolar a lo largo | 24´ ( 7,32 mts), en paquetes de 10 piezas |
| Cinta ventana |  |
5 ml, 45 ml (metro lineal) |
Aluminio
|
Para sellar pendiente de abajo y permitir la respiración del material | 10 piezas mínimo |
| Cinta aluminio |  |
5 ml, 45 ml (metro lineal) |
Aluminio
|
Para sellar la pendiente de arriba y evitar que penetre cualquier agente externo | 10 piezas mínimo |
| Botones (Polyfix) |  |
Para 4 & 6 mm, para 8 & 10 mm |
Blanco
|
Siempre cuando sea extrictamente necesario perforar se requiere este accesorio | 100 piezas mínimo |
Manejo
- Para evitar la condensación en las celdas de las láminas y el deterioro de las mismas, siempre mantenga las láminas con las celdas en dirección vertical.
- Siempre almacene las láminas en posición horizontal, nunca contra el piso. Aplique cinta de aluminio para sellar las celdas después de cortar la lámina. No camine sobre las láminas.
- No aplique carga directa en la lámina con el pie o la rodilla. Utilice plataformas de madera o soportes para distribuir la presión durante la instalación.
- Remueva la película protectora justo después de haberlo instalado; nunca lo haga antes y nunca lo haga horas después de haber sido instalado.
- Las láminas de Policarbonato alveolar Macrolux Multiwall pueden ser cortadas utilizando herramientas para materiales estándar, tales como navajas y hojas para cortar. Sin embargo, se recomienda el uso de una mesa con cuchillas fijas para cortes más limpios.
- No se recomienda perforar la lámina. En lugar de esto se recomienda el uso de perfiles de aluminio o policarbonato alveolar para fijar las hojas a la estructura.
- Nunca utilice perfiles de PVC en la instalación de láminas Macrolux Multiwall.
Limpieza y matentenimiento
- Para limpieza general se recomienda el uso de agua y jabón neutro no abrasivo, libre de solvente.
- Enjuague con agua a presión. Utilice una tela suave o esponja para quitar cualquier residuo de tierra o mugre. Nunca utilice limpiadores abrasivos o cepillos. No talle la superficie de la lámina.
- Nunca limpie con gasolina, benceno o acetona.
Adhesivos
Se recomienda el uso de sellador de perímetro con base de silicón tal como el DOW Corning-791 o equivalente.
Macrolux Multiwall contribuye a la obtención de créditos LEED, bajo las siguientes categorías:
- Sitios Sustentables
- Energía y Ambiente
- Materiales y Recursos
- Calidad Ambiental Interior
- Innovación y Diseño
- Proximidad
